雙輸入測量功能，同時顯示多用表讀數和波形
.jpg)
一對測試線滿足全部測量功能：
.jpg)
.jpg)
即觸即測（Connect-and-View）觸發功能可以實現即時、穩定的
顯示：
.jpg)
使用趨勢繪圖（TrendPlot）功能查找快速的、偶發性事件：
任意組合，并標有時間和日期標簽，幫助使用者快速的查找故障根源。

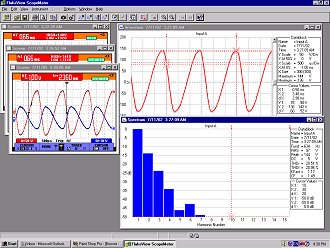

用于歸檔、存檔和分析的FlukeView® 軟件：
|
技術指標
|
|
|
示波器帶寬
|
Fluke 125:40 MHz
|
|
Fluke 124:40 MHz
|
|
|
Fluke 123:20 MHz
|
|
|
雙輸入真有效值多用表
|
直流電壓、交流電壓、直流電壓＋交流電壓、歐姆、通斷、二極管測試,電流、℃、
°F、電容、dBV、dBM、 波峰因數、保持和歸零
|
|
趨勢繪圖記錄
|
自動垂直比例和時間比例,顯示實際值、最小、最大和平均值讀數
|
|
光標
|
Fluke 125/124:?T、1/?T、V、?V、上升和下降時間
|
|
實時采樣率
|
25 MS/s
|
|
等效采樣率
|
最多 2.5 GS/s (125, 124) 或 1.25 GS/s (123)。
|
|
時基范圍
|
Fluke 125/124:20 ns - 1 min/div
|
|
Fluke 123:10 ns - 1 min/div
|
|
|
輸入靈敏度
|
5 mV - 500 V/div
|
|
觸發類型
|
即觸即測（Connect-and-View™）、 正常、單次、沿觸、視頻觸發、外部觸發
|
|
毛刺捕獲
|
40 ns
|
|
示波測量
|
自動測量: 26（所有儀表） 另外，F(xiàn)luke 125 還可測量單相和平衡式三相（三角形）
電源系統的功率 (W)、VA、VAR 和功率系數 (PF)。
|
|
諧波模式
|
Fluke 125 可以分析電源信號的諧波內容。 參見下文了解詳情。
|
|
最大記錄長度
|
512 點最小/最大值每通道
|
|
存儲
|
Fluke 125/124:20 個屏幕和設置
|
|
Fluke 123:10 個屏幕和設置
|
|
|
額外的電源測量功能（僅限 Fluke 125）
|
|
|
測量類型:
|
瓦特，VA，VAR， 功率系數 (PF)
|
|
電源配置:
|
單相或平衡式三相（三角形配置）主電源
|
|
電壓測量
|
通道 A；使用 STL120、電壓探針或直接輸入
|
|
最高安全工作電壓
|
通道 B；使用 i400s（隨附）或其它兼容電流鉗表
|
|
電流鉗表或分流靈敏度:
|
0.1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA 和 400 mV/A。
|
|
諧波模式（僅限 Fluke 125）
|
|
|
|
將波形信息轉換成諧波顯示（使用 FFT 處理），其中顯示第 1 個（最多至第 33 個）
諧波的相對振幅
|
|
分析波形:
|
自動生成電壓波形（通道 A）、電流波形（通道 B）或功率（通道 A x 通道 B）。
|
|
諧波頻率范圍:
|
DC 可達第 33 個諧波（基本型最高 60 Hz）；
|
|
DC 可達第 24 個諧波（基本型最高 400 Hz）。
|
|
|
顯示
|
圖形顯示第 1 個（最多至第 33 個）諧波和 DC；相對于基本型的振幅以 % 為單
位進行顯示
|
|
測量:
|
各個諧波的相對振幅；THD，單位: %r 或 %f。
|
|
環境參數:
|
|
|
工作溫度
|
0 ºC 至 50 ºC
|
|
儲存溫度
|
-20 °C 至 +60 °C
|
|
運行海拔高度
|
3,000 m
|
|
安全技術參數
|
|
|
電氣安全
|
600V CAT III (EN61010-1)
|
|
機械和一般參數
|
|
|
尺寸
|
232 x 115 x 50 mm
|
|
重量
|
1.2 kg
|
|
保修期
|
3 年部件和人力(附件為一年)
|
|
電池壽命
|
7小時，鎳氫電池
|
|
RS-232/USB 接口
|
通過可選的PM9080/OC4USB打印機或PC接口光隔離
|
|
Fluke 125
|
工業示波表 (40 Mhz)
所有型號包括:
＊ AC120 鱷魚夾
＊ BB120 屏蔽的BNC適配器
＊ 起步指南
＊ PM 8907 電池充電器/電源適配器
＊ STL120 屏蔽的測試線組
＊ 用戶手冊 (CD-ROM)
＊ 用戶手冊光盤
Fluke 124/125 還包括:
＊ VPS40 電壓探頭, 40 MHz, 10:1
Fluke 125 型號還隨附了以下物品:
＊ I400s AC 電流鉗表
|
|
Fluke 125/S
|
工業示波表(40 Mhz) + SCC120 套件
SCC 120 包括:
＊ 硬殼攜帶式儀器箱
＊ 光隔離RS-232 適配器/電纜
＊ FlukeView for ScopeMeter Windows® 軟件
|
|
Fluke 124
|
工業示波表 (40 Mhz)
|
|
Fluke 124/S
|
工業示波表(40 Mhz) + SCC120 套件
|
|
Fluke 123
|
工業示波表 (20 Mhz)
|
|
Fluke 123/S
|
工業示波表(20 MHz) + SCC120 套件
|
