數字示波器可安全進行從 mV 到 kV 測量
顯示，穩定、可靠，且可重復快速地連續測量幾個測試點。
.gif)
電源周期
同時提供時間和日期標記，從而準確測定故障
.jpg)

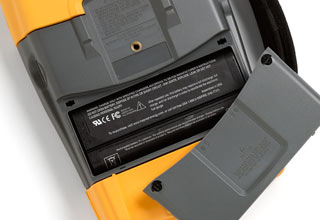

蓋，可輕松更換電池。
.gif)
在三項電源輸入測試諧波、暫態和載荷
針對 IGBT 門或濾波電流故障檢查直流到交流變壓器。
|
數字示波器帶寬
|
Fluke 190-204: 200 MHz
Fluke 190-202: 200 MHz
Fluke 190-104: 100 MHz
Fluke 190-102: 100 MHz
Fluke 190-062: 60 MHz
|
|
通道數
|
Fluke 190-204: 200 MHz: 4 通道
Fluke 190-202: 200 MHz: 2 通道
Fluke 190-104: 100 MHz: 4 通道
Fluke 190-102: 100 MHz: 2 通道
Fluke 190-062: 60 MHz: 2 通道
|
|
實時采樣速率
|
Fluke 190-204: 2.5 GS/秒
Fluke 190-202: 2.5 GS/秒
Fluke 190-104: 1.25 GS/秒
Fluke 190-102: 1.25 GS/秒
Fluke 190-062: 625 MS/秒
|
|
輸入
|
4 通道或 2通道加DMM 輸入
|
|
獨立浮動隔離輸入
|
輸入、參考和地面之間最高 1000 V CAT III/600 V CAT IV
|
|
時基范圍
|
2 納秒 - 2 分鐘/刻度（190-20X、200 MHz 型號）
5 納秒 - 2 分鐘/刻度（190-10X、100 MHz 型號）
10 納秒 - 2 分鐘/刻度（190-062、60 MHz 型號）
|
|
輸入敏感性
|
2 mV-100 V/刻度
|
|
觸發類型
|
Connect-and-View™、自由運行、單擊取樣、邊緣、延遲、雙斜率、視頻、視頻線
路、可選脈沖帶寬、N周期
|
|
觸發源
|
任何示波表輸入通道或外部（經由 190-XX2 上的 DMM 輸入）、2 通道型號
|
|
毛刺捕捉
|
8納秒
|
|
數字示波表測量
|
光標:7
自動: 30
|
|
最大記錄長度
|
ScopeRecord 模式:30,000 pts
示波表模式: 每輸入10,000 pts
|
|
持久性
|
數字持久性，提供類似于模擬示波器的波形衰減
|
|
波形比較
|
自動使測試通過/失敗的波形參考
|
|
DMM規格（2通道型號）
|
|
|
儀表輸入（在示波表模
式還用作外部觸發輸入）
|
4 毫米香蕉插頭輸入，與示波表輸入和示波表地面完全隔離
|
|
最大分辨率:
|
5000 計數
|
|
測量:
|
Vdc、Vac rms、Vac+dc rms、持久性、持續性、二極管測試（通過夾具或分流器）
攝氏溫度或華氏溫度（使用可選轉換器）
|
|
內存
|
190-X04、4通道內部存儲:
屏幕+ 設置: 15
記錄: 2
190-XX2、2通道內部存儲:
屏幕+ 設置: 30
記錄: 10
|
|
數字示波器顯示屏
|
153毫米全色LCD，高更新速率
|
|
隨附零件
|
|
|
二通道型號
|
VPS410 電壓探頭組（一組紅色，一組藍色）
|
|
TLS175 TwistGuard™ 安全設計測試導線組（紅色和黑色）
|
|
|
BC190 電池充電器/主適配器
|
|
|
BP290 2400 mAh 鋰離子電池
|
|
|
腕帶（固定到儀表上）
|
|
|
掛帶
|
|
|
多語言用戶手冊光盤
|
|
|
FlukeView ScopeMeter 演示包（功能受限）
|
|
|
USB 接口電纜
|
|
|
四通道型號
|
VPS410 電壓探頭組（一組紅色，一組藍色，一組灰色，一組綠色）
|
|
BC190 電池充電器/主適配器
|
|
|
BP291 4800 mAh 高容量鋰離子電池
|
|
|
腕帶（固定到儀表上）
|
|
|
掛帶
|
|
|
多語言用戶手冊光盤
|
|
|
FlukeView ScopeMeter 演示包（功能受限）
|
|
|
USB 接口電纜
|
|
|
擔保
|
主儀表 3 年擔保，零件 1 年擔保
|
|
型號名稱
|
描述
|
|
Fluke-190-502/S
|
ScopeMeter彩色數字示波器，500 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件
|
|
Fluke-190-502
|
ScopeMeter彩色數字示波器，500 MHz，2 通道加 DMM/外部輸入
|
|
Fluke-190-062
|
ScopeMeter彩色數字示波器，60 MHz，2 通道加 DMM/外部輸入
|
|
Fluke-190-062/S
|
ScopeMeter彩色數字示波器，60 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件
|
|
Fluke-190-102
|
ScopeMeter彩色數字示波器，100 MHz，2 通道加 DMM/外部輸入
|
|
Fluke-190-102/S
|
ScopeMeter彩色數字示波器，100 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件
|
|
Fluke-190-104
|
ScopeMeter彩色數字示波器，100 MHz，4 通道加 DMM/外部輸入
|
|
Fluke-190-104/S
|
ScopeMeter彩色數字示波器，100 MHz，4 通道加 DMM/外部輸入，隨附 SCC-290 套件
|
|
Fluke-190-202
|
ScopeMeter彩色數字示波器，200 MHz，2 通道加 DMM/外部輸入
|
|
Fluke-190-202/S
|
ScopeMeter彩色數字示波器，200 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件
|
|
Fluke-190-204
|
ScopeMeter彩色數字示波器，200 MHz，4 通道加 DMM/外部輸入
|
|
Fluke-190-204/S
|
ScopeMeter彩色數字示波器，200 MHz，4 通道加 DMM/外部輸入，隨附 SCC-290 套件
|
|
機套和掛件
|
|
|
C290
|
Fluke 190 II 系列專用硬質便攜保護箱
|
|
測試線，探頭和線夾
|
|
|
AS400
|
探頭附件擴展套件
|
|
VPS410
|
探頭組，10:1 (1 個紅色、1 個藍色、1 個灰色、1 綠色)，含掛鉤、帶微型鱷魚夾的接地線，
接地彈簧和探針絕緣護套
|
|
RS400
|
RS400 探頭附件更換套件
|
|
VPS410-R
|
ScopeMeter 工業級電壓探頭組，紅色，10:1，1000V CAT III，600V CAT IV
|
|
VPS410-B
|
ScopeMeter 工業級電壓探頭組，藍色，10:1，1000V CAT III，600V CAT IV
|
|
VPS410-G
|
ScopeMeter 工業級電壓探頭組，藍色，10:1，1000V CAT III，600V CAT IV
|
|
VPS410-V
|
ScopeMeter 工業級電壓探頭組，藍色，10:1，1000V CAT III，600V CAT IV
|
|
VPS510-B
|
ScopeMeter 電子電壓探頭組，藍色，10:1，500 MHz，300 V CAT III
|
|
VPS510-G
|
ScopeMeter 電子電壓探頭組，灰色，10:1，500 MHz，300 V CAT III
|
|
VPS510-R
|
ScopeMeter 電子電壓探頭組，紅色，10:1，500 MHz，300 V CAT III
|
|
VPS510-V
|
ScopeMeter 電子電壓探頭組，綠色，10:1，500 MHz，300 V CAT III
|
|
VPS420-R
|
加固型實用 ScopeMeter 電壓探頭組，紅色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT
IV，工作電壓(探針和參考測試線之間的電壓)：2000V CAT III / 1200V CAT IV.
|
|
電池，充電器和適配器
|
|
|
BC190
|
電源適配器/電池充電器
|
|
BP290
|
Fluke 190 II 系列專用 2400 mAh 鋰電池
|
|
BP291
|
Fluke 190 II 系列專用 4800 mAh 高容量鋰電池
|
|
EBC290
|
外部電池充電器，從儀器外部給 BP290 或 BC291 充電
|
|
軟件
|
|
|
SW90W
|
FlukeView 示波表軟件
|
|
選件
|
|
|
SCC290
|
ScopeMeter (SW90W) 專用 FlukeView 軟件和便攜箱 (C290) 套件
|
|
HH290
|
ScopeMeter 190 II 系列專用掛鉤
|
