● 為CT7600s、CT7700s供給電源、輸出信號
● 頻率和輸出率與測量值雙重顯示

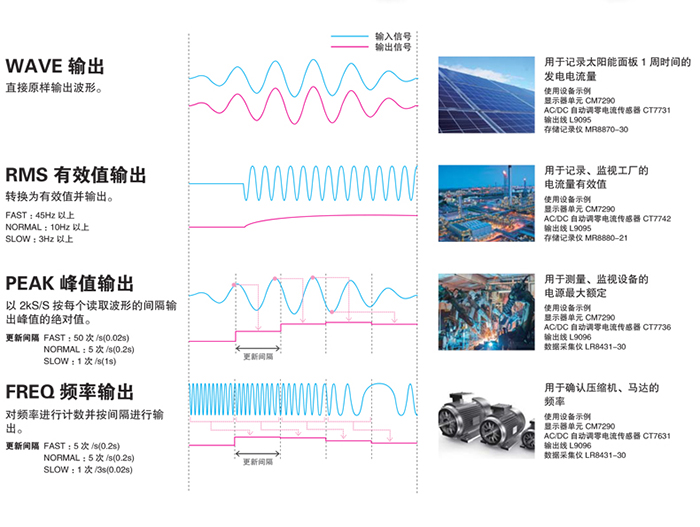

● 可向數據采集儀和存儲記錄儀進行4種格式的輸出（波形、有效值、峰值、頻率）
● 5號電池/AC適配器/外部DC電源驅動
※僅有CM7290單機無法使用。需要與CT7600s、CT7700s組合使用。
|
組合傳感器
|
CT7642，7742
|
CT7636，7736
|
CT7631，7731
|
|
測量項目
|
直流（DC），交流（AC），直流+交流（DC+AC），頻率（Hz）
|
||
|
波峰因數
|
AC, DC+AC: 5000計數時為3以下, 6000計數時為2.5以下
|
||
|
輸出方式
|
WAVE, RMS, PEAK, Hz
|
||
|
輸入連接器
|
HIOKI PL14
|
||
|
輸出更新時間
|
PEAK--- FAST: 0.02 s / NORMAL: 0.2 s / SLOW: 1 s
FREQ--- FAST: FAST: 0.2 s / NORMAL: 0.2 s / SLOW: 3.0 s (WAVE, RMS為模擬輸出) |
||
|
PEAK檢測時間寬度
|
2 ms以上 (PEAK MAX / PEAK MIN及PEAK輸出時)
|
||
|
其他功能
|
自動量程、啟動時調零、分析顯示、濾波器、輸出增幅、顯示值保持、背光燈、自動省電、設置保存、按鍵鎖定
|
||
|
代表組合精度
（DC輸出WAVE） |
±2.0% rdg. ±10.8 mV
(600.0 A量程) ±2.0% rdg. ±1.8 mV (2000 A量程) |
±2.5% rdg. ±30.8 mV
(60.00 A量程) ±2.5% rdg. ±3.8 mV (600.0 A量程) |
±1.5% rdg. ±5.8 mV
(60.00 A量程) ±1.5% rdg. ±1.3 mV (100.0 A量程) |
|
代表組合精度
（AC輸出RMS） |
±2.3% rdg. ±10.8 mV
(600.0 A量程) ±2.8% rdg. ±1.8 mV (2000 A量程) |
±2.8% rdg. ±30.8 mV
(60.00 A量程) ±2.8% rdg. ±3.8 mV (600.0 A量程) |
±1.8% rdg. ±5.8 mV
(60.00 A量程) ±1.8% rdg. ±1.3 mV (100.0 A量程) |
|
電源
|
5號堿性電池 (LR6) ×2, 連續使用時間: 16 h (背光燈OFF且輸出WAVE或RMS時, 使用CT7600s時), 額定功率2.5 VA
或AC適配器9445-02 (AC 100~240V), 或外部電源 DC 5~15 V, 額定功率2.5 VA |
||
|
體積·重量
|
52W × 163H × 37D mm, 220 g
|
||
|
附件
|
5號堿性電池 (LR6) ×2, 保護殼 (安裝于主機) ×1, 使用說明書 ×1
|
||
